Приемущества:

  • Снижение стоимости продукции на 30-50% в зависимости от сечения проводников  по сравнению с зарубежными аналогами при идентичных технико-эксплуатационных характеристиках.
  • Высокие показатели холодостойкости, износостойкости.
  • Стойкий к агрессивным средам.

ELKAPOWER

Кабель для частотных преобразователей

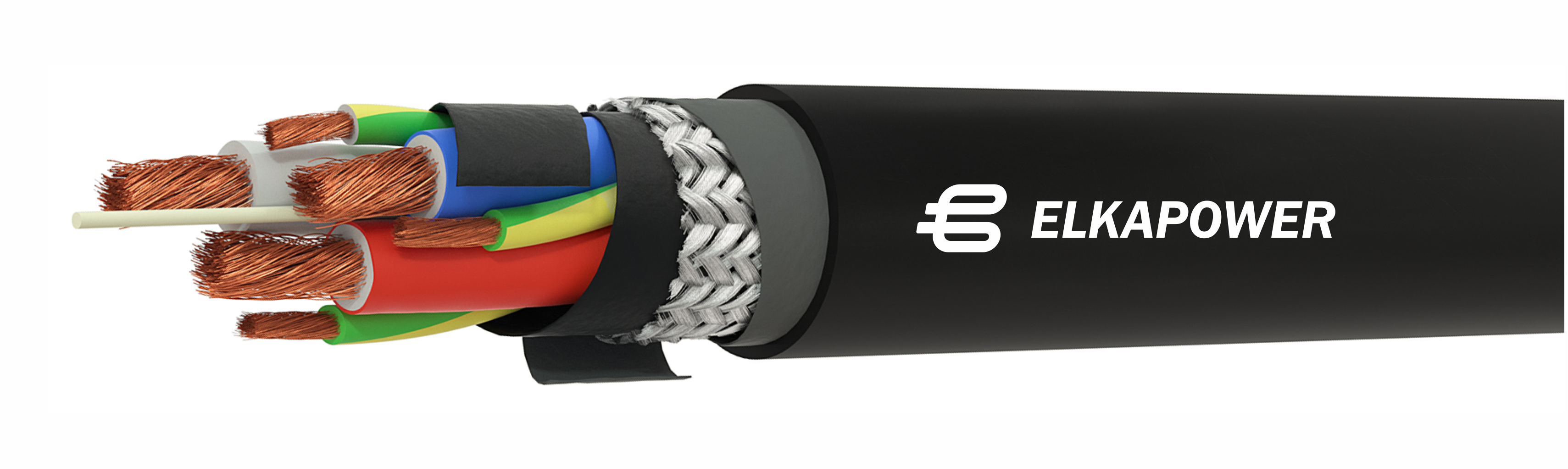

Конструкция:

  1. Основные токопроводящие жилы и расщепленная жила заземления – медные (луженые*), круглые, гибкие, 5 класса по ГОСТ 22483;
  2. Изоляция из термостойкого эластомера;
  3. Разделительный слой из лент электропроводящего (водоблокирующего*) материала;
  4. Экран из медных луженых проволок;
  5. Разделительный слой по экрану;
  6. Наружная оболочка из термопластичного эластомера или ПВХ*.

* – по требованию заказчика

Кабели разработаны в рамках программы импортозамещения и по своему конструктивному исполнению и области применения являются аналогом кабелей типа NSSHCOU, выпускаемых по DIN VDE 0250, часть 812.

Область применения:

Предназначены для подключения двигателей, управляемых преобразователем частоты, в том числе на буровых установках, а так же для подключения оборудования в шахтах, рудниках и открытых карьерахв том числе во взрывоопасных зонах.

Параметры кабеля

Параметры Значение*
Номинальное переменное напряжение (Uo/U), кВ 0,6/1
Максимально-допустимое переменное напряжение (Uo/U), кВ 0,7/1,2
Номинальное постоянное напряжение, кВ 1,5
Максимально-допустимое постоянное напряжение (Uo/U), кВ 1,8
Тестовое переменное напряжение, кВ 3,5

Температура окружающей среды при эксплуатации, оС:

- стационарная прокладка

- подвижная эксплуатация







-60…+60

-50…+60

Радиус изгиба кабеля, не менее (Dн – наружный диаметр кабеля, мм):

- при монтаже и стационарной прокладке

- при подвижной эксплуатации





5 * Dн

10 * Dн

Растягивающее усилие на 1 мм2 суммарного сечения всех жил, не менее, Н

19,6

Допустимая температура нагрева жил кабеля, оС:

- длительно-допустимая

- в режиме перегрузки

- предельная при коротком замыкании



90

130

250

Стойкость к воздействию солнечного излучения, озона, влаги

+

Наружная оболочка - маслобензостойкая, кабель не распространяет горение при одиночной прокладке (ГОСТ IEC 60332-1-2)

+

Срок службы кабеля, лет, не менее:

- при подвижной эксплуатации

- при стационарной прокладке



2,5

20

Гарантийный срок эксплуатации, лет, не менее:

- при подвижной эксплуатации

- при стационарной прокладке



1,5

* - Значения приведены для кабелей в оболочке из термопластичного эластомера.

Детали конструкции:

Число основных жил в кабеле – 3, жила заземления – 1.

По конструктивному исполнению жила заземления может быть выполнена расщепленной и нерасщепленной. В зависимости от расположения жилы заземления в маркоразмер кабеля вводятся следующие обозначения, например:

  • 3х25/3 – жила заземления номинальным сечением 25 мм2 расщеплена на 3 равные части и расположена в межфазных пространствах;
  • 1х35 – жила заземления номинальным сечением 35 мм2 скручивается в сердечник вместе с основными жилами.

Марки кабелей, конструктивное исполнение, преимущественная область применения

 Марка кабеля

 Конструктивное исполнение

 Область применения

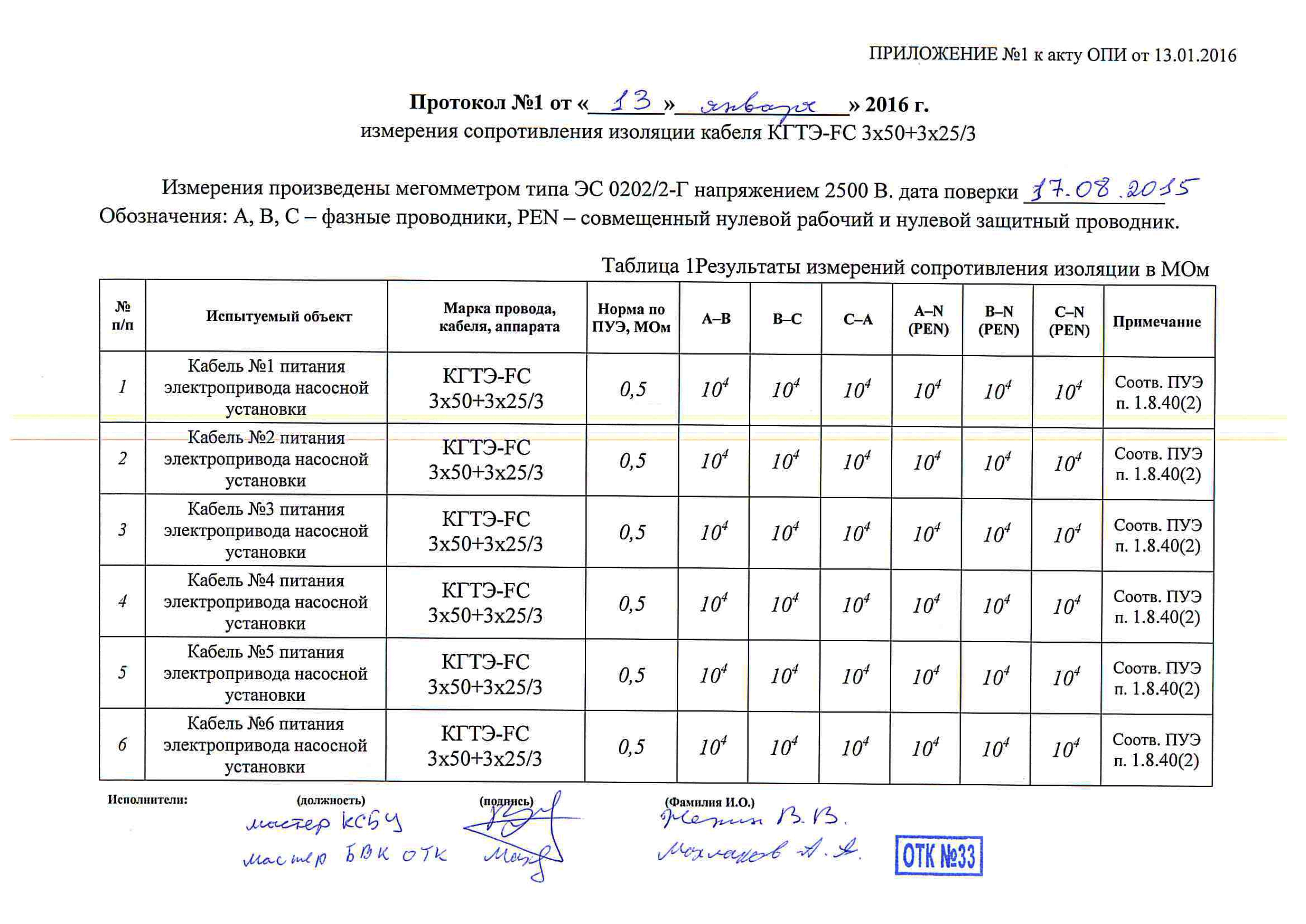

КГТЭ-FC

Кабель (К) силовой гибкий (Г) с медными жилами, с изоляцией из теплостойкого эластомера (Т), с общим экраном из медных луженых проволок (Э), в оболочке из термопластичного эластомера, не распространяющий горение при одиночной прокладке.

Для подключения двигателей, управляемых преобразователем частоты (FC). Может использоваться для стационарной прокладки при температуре окружающей среды до минус 60 оС и подвижной эксплуатации при температуре окружающей среды до минус 50 оС, в том числе во взрывоопасных зонах и на буровых установках.

КГТВЭ-FC

То же, в оболочке из поливинилхлоридного пластиката (В), не распространяющий горение при одиночной прокладке.

Для подключения двигателей, управляемых преобразователем частоты (FC). Применяется в условиях стационарной прокладки при температуре окружающей среды до минус 60 оС, в том числе во взрывоопасных зонах.

КГТЭг-FC

Кабель (К) силовой гибкий (Г) с изоляцией из теплостойкого эластомера (Т), с общим экраном из медных луженых проволок (Э), с герметизациейэкрана водоблокирующими лентами (г), в оболочке из термопластичного эластомера, не распространяющий горение при одиночной прокладке.

Для подключения двигателей, управляемых преобразователем частоты (FC). Может использоваться для стационарной прокладки при температуре окружающей среды до минус 60 оС и подвижной эксплуатации при температуре окружающей среды до минус 50 оС, в том числе во взрывоопасных зонах и на буровых установках. Кабель имеет защиту от продольного распространения влаги.

КГТВЭг-FC

То же, в оболочке из поливинилхлоридного пластиката (В), не распространяющий горение при одиночной прокладке.

Для подключения двигателей, управляемых преобразователем частоты (FC). Применяется в условиях стационарной прокладки при температуре окружающей среды до минус 60 оС, в том числе во взрывоопасных зонах. Кабель имеет защиту от продольного распространения влаги.

КГТЭо-FC

Кабель (К) силовой гибкий (Г) с медными жилами, с изоляцией из теплостойкого эластомера (Т), с внутренней оболочкой из полимера, с общим экраном из медных луженых проволок между оболочками (Эо), в наружной оболочке из термопластичного эластомера, не распространяющий горение при одиночной прокладке.

Для подключения двигателей, управляемых преобразователем частоты (FC). Может использоваться для стационарной прокладки при температуре окружающей среды до минус 60 оС и подвижной эксплуатации при температуре окружающей среды до минус 50 оС, в том числе во взрывоопасных зонах и на буровых установках.

КГТВЭо-FC

То же, в наружной оболочке из поливинилхлоридного пластиката (В), не распространяющий горение при одиночной прокладке.

Для подключения двигателей, управляемых преобразователем частоты (FC). Применяется в условиях стационарной прокладки при температуре окружающей среды до минус 60 оС, в том числе во взрывоопасных зонах.

Токовые нагрузки кабелей при длительно допустимой температуре на токопроводящих жилах и температуре окружающей среды 30 оС не должны превышать значений, указанных в таблице.

Сечение основных жил, мм  Токовая нагрузка, А  Сечение основных жил, мм2  Токовая нагрузка, А
1,5 23 50 202
2,5 30 70 250
4 41 95 301
6 55 120 370
10 74 150 415
16 99 185 468
25 133 240 521
35 162 - -

Примечание: токовые нагрузки указаны для одиночно проложенного кабеля без учета намотки на барабан.

Для повторно-кратковременных режимов работы оборудования и температуры окружающей среды, отличающейся от 30 оС, токовые нагрузки кабелей пересчитываются.

Поправочные коэффициенты для пересчета длительно-допустимых токов в зависимости от температуры окружающей среды.

   Поправочный коэффициент при температуре окружающей среды, °С
    - 10  -5  0   5   10  15   20 25  30  35  40  45
На воздухе  1,29  1,25  1,21  1,18  1,14  1,11  1,07  1,04  1,00  0,96  0,92  0,88

Расчетный наружный диаметр кабелей

 Маркоразмер Номинальный наружный диаметр кабеля, мм  Маркоразмер Номинальный наружный диаметр кабеля, мм
3х1,5 + 1х1,5 17,9 - -
3х2,5 + 1х2,5 19,7 - -
3х4 + 1х4 21,7 - -
3х6 + 1х6 24,3 - -
3х10 + 1х10 28,3 - -
3х16 + 1х16 31,2 3х16 + 3х10/3 27,4
3х25 + 1х25 35,2 3х25 + 3х16/3 32,1
3х35 + 1х35 39,0 3х35 + 3х16/3 35,5
3х50 + 1х50 44,6 3х50 + 3х25/3 39,5
3х70 + 1х70 49,7 3х70 + 3х35/3 45,1
3х95 + 1х95 55,0 3х95 + 3х50/3 49,8
3х120 + 1х120 60,1 3х120 + 3х70/3 53,5
3х150 + 1х150 66,9 3х150 + 3х70/3 60,6
3х185 + 1х185 71,5 3х185 + 3х95/3 64,7
- -  3х240 + 3х120/3 74,2



Расчетная масса кабелей



Маркоразмер

Расчетная масса 1 км кабеля, кг

КГТЭ-FC;

КГТЭг-FC

КГТЭо-FC

КГТВЭ-FC;

КГТВЭг-FC

КГТВЭо-FC

с нерасщепленной жилой заземления

3х1,5 + 1х1,5

291,7

390,6

301,4

409,6

3х2,5 + 1х2,5

402,5

483,5

416,0

506,3

3х4 + 1х4

510,7

608,7

526,0

636,2

3х6 + 1х6

657,0

773,5

673,9

807,8

3х10 + 1х10

982,6

1086,9

1006,7

1133,0

3х16 + 1х16

1305,2

1427,0

1334,9

1482,6

3х25 + 1х25

1761,8

1925,8

1796,2

1996,0

3х35 + 1х35

2237,2

2447,1

2276,0

2532,4

3х50 + 1х50

3050,1

3324,4

3099,6

3435,2

3х70 + 1х70

4064,7

4419,5

4120,8

4555,6

3х95 + 1х95

5106,4

5557,4

5169,3

5722,7

3х120 + 1х120

6266,6

6800,2

6342,2

6997,3

3х150 + 1х150

7569,7

8256,4

7655,0

8498,6

3х185 + 1х185

9168,4

9968,1

9260,1

10243,0

с расщепленной жилой заземления

3х16 + 3х10/3

1153,4

1214,3

1177,2

1250,1

3х25 + 3х16/3

1628,0

1709,9

1659,6

1758,1

3х35 + 3х16/3

1998,1

2121,8

2033,6

2183,7

3х50 + 3х25/3

2656,1

2810,3

2696,2

2884,1

3х70 + 3х35/3

3621,1

3806,0

3672,1

3897,7

3х95 + 3х50/3

4561,5

4918,5

4618,6

4933,1

3х120 + 3х70/3

5605,3

5859,8

5667,0

5978,6

3х150 + 3х70/3

6714,4

7109,7

6791,7

7276,5

3х185 + 3х95/3

8104,9

8542,8

8187,8

8725,3

3х240 + 3х120/3

10301,9

10950,0

10398,2

11194,7
